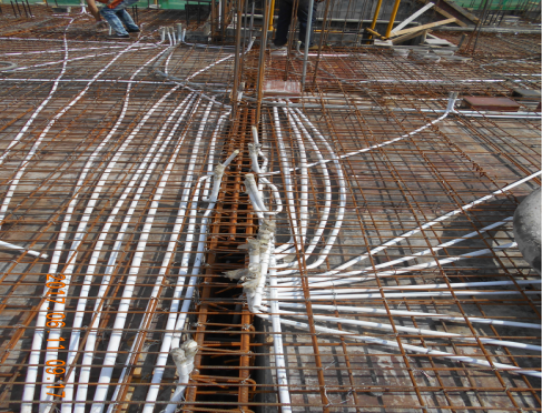

建筑電氣管線預埋一般是在鋼筋混凝土結構層內和磚墻內。這樣，在建筑使用空間內比較美觀。在施工中，常規做法是根據水電施工圖上磚墻的位置將電管居于墻中定位，這樣可以盡量避免預埋電管露出墻外。但是，同時有個問題出現，主體施工階段管線預埋時，磚墻還沒有砌筑。待磚墻砌筑完成后，一定要接個彎管才能將管線引到墻面。因?yàn)橛袕澒軙?huì)給下道工序穿線造成一定困難。水電圖畢竟不是建筑施工圖，水電施工圖和建筑施工圖可能存在一定的偏差，導致預埋管定位錯錯誤。在此，提出以下幾點供參考：

     一、建筑與水電圖比對：在熟悉水電施工圖的基礎上，建筑施工圖，將外墻、分戶墻、戶內隔墻的厚度標在水電施工圖上，并且核對磚墻的位置是居梁中還是靠梁邊。然后，比較水電施工圖與建筑施工圖磚墻位置是否一致，門、窗等預留孔洞位置是否一致。

     二、調整偏差 ：根據比對的結果，以建筑施工圖磚墻位置為準調整水電施工圖中偏差。因?yàn)?，建筑施工圖是土建施工墻體的依據，水電安裝圖雖然是以建筑施工圖為依據，但往往因?yàn)榻ㄖw及門、窗、孔洞布局的小調整，不能及時在水電安裝圖中反映。

     三、定位時要考慮的因素 經過以上比對和調整，對于以后砌筑的墻體位置和厚度有了清楚的認識，可以有針對性地對管線定位，這時，不但要考慮到自身電管的定位準確度和施工質量，也要考慮到不能影響墻體和混凝土的施工質量，還要考慮到磚墻厚度對電管線預埋定位的影響。如：對于較薄的磚墻兩面都有電管接下，兩根管應在磚墻縱向錯開一定距離，避免墻體切槽時將墻體切穿，影響墻體質量。

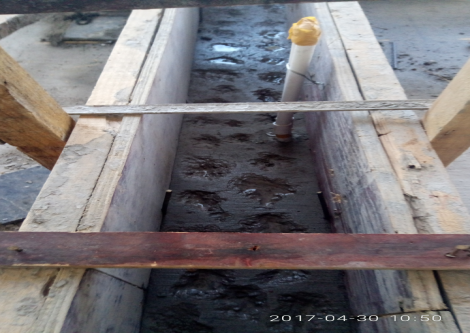

     四、電管定位的一般原則 ：一般情況下從梁進入墻體的電管，其電管外邊緣距離磚墻面1cm—2cm，這就可以直接將梁內電管接入墻體，由于電管埋入墻體深度有限，不會對墻體結構造成太大影響。同時電管距離墻面也有一定距離，通過補槽后不會對抹灰面施工質量形成太大影響。成排進入墻體的管線之間一定要有2 cm以上的距離，這樣，可以使混凝土滲入到電管之間的縫隙，不會影響到結構安全。
